Cisco SPA, MPP 6800/7800/8800 и ATA 19x — настройка для нашей АТС

У Cisco в заведениях встречаются два разных поколения, и настраиваются они почти одинаково — через веб-страницу аппарата и вкладку Voice → Ext 1:

• SPA300 и SPA500 (SPA303, SPA504G, SPA508G, SPA525G2 и родня) — линейка для малого бизнеса. С производства снята, но стоит на стойках до сих пор и с обычной SIP-АТС работает нормально.
• 6800, 7800, 8800 — современные аппараты. К нашей АТС они подключаются только с прошивкой MPP (Multiplatform, она же 3PCC — «for 3rd-Party Call Control»). Тот же по виду телефон с корпоративной прошивкой для Cisco Unified CM не зарегистрируется никогда: это вопрос прошивки, а не настроек.
• ATA 191 / ATA 192 — переходники для обычного аналогового телефона; веб-интерфейс похож, но линия называется Voice → Line 1.

Общие реквизиты, требования к сети и порты — на обзорной странице «Настройка SIP-телефонов». Здесь — только то, что специфично для Cisco.

⚠️ Главная ловушка именно этой марки: у Cisco легко оказывается SIP Transport: TCP, а наши реквизиты выдаются под UDP. На TCP телефон в некоторых сетях не пишет ошибку вовсе — просто молчит. Проверяйте транспорт первым делом.

Что понадобится#

• Реквизиты добавочного из админки: SIP-сервер, логин, пароль, порт, транспорт — где их взять.
• Телефон, подключённый кабелем в ту же сеть, что и ваш компьютер. Питание — по PoE от коммутатора; если PoE нет, нужен блок питания (для 6841/6851 он обязателен).
• Компьютер с браузером.
• Уверенность, что на 6800/7800/8800 стоит MPP-прошивка: в веб-интерфейсе шапка страницы должна называться «Cisco IP Phone for 3rd-Party Call Control», а в модели присутствовать суффикс 3PCC (например CP-8861-3PCC).

Шаг 1. Узнать IP-адрес телефона#

Заводского IP-адреса у телефонов Cisco нет — адрес выдаёт DHCP-сервер сети, поэтому телефон сначала подключают кабелем и включают.

6800 / 7800 / 8800 (MPP):

1. Нажмите кнопку Applications (значок ⚙/страницы).
2. Стрелками выберите Status.
3. Выберите Network status.
4. Выберите IPv4 status.
5. Строка IP address — это адрес, который нужен для веб-интерфейса.

Скриншот: Cisco, «How to Find the IP Address of a Cisco 6800 Series IP Phone with Multiplatform Firmware» (ред. 1.0, 22.05.2019).

SPA500 (SPA502G, SPA504G, SPA508G, SPA509G…): нажмите Setup → выберите Network → адрес показан в строке Current IP.

SPA525G / SPA525G2: Setup → Status → Network Status.

SPA301 и SPA501G — экрана нет, работает голосовое меню (IVR): на SPA301 быстро нажмите звёздочку (*) четыре раза, на SPA501G — кнопку Setup, затем наберите 110# — телефон продиктует свой адрес.

ATA 191 / ATA 192: адрес удобнее посмотреть в списке клиентов DHCP на роутере.

Шаг 2. Войти в веб-интерфейс#

Открыв просто http://<IP телефона>, вы попадёте в пользовательский вид: нажмите Admin Login, затем advanced — иначе половины настроек на странице не будет.

Скриншот: Cisco, «Configure SIP Settings on the Cisco IP Phone 8800 Series Multiplatform Phone», шаг 1.

Браузер покажет предупреждение о недоверенном сертификате («Your connection is not private») — это нормально: сертификат телефон выписывает себе сам. Нажмите Advanced → Proceed.

Если веб-интерфейс требует пароль, которого вы не знаете, — восстановить его нельзя, поможет только сброс к заводским настройкам. У ATA 191/192 наоборот: при первом входе и после сброса устройство само требует задать пароли admin и user, пока вы этого не сделаете, дальше оно не пустит.

Шаг 3. Ввести учётные данные АТС#

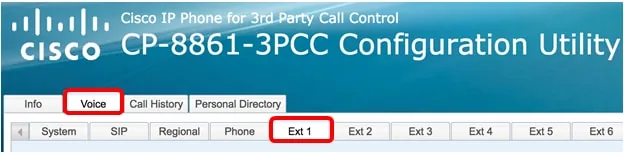

Откройте Voice → Ext 1 (для второй линии — Ext 2 и так далее).

Скриншот: Cisco, «Configure SIP Settings on the Cisco IP Phone 8800 Series Multiplatform Phone», шаг 2.

Логин вводится целиком, вместе с префиксом (sip-xxxxxxxx-101), и в User ID, и в Auth ID. Если оставить Use Auth ID: no, телефон отправит на регистрацию только User ID — АТС ответит отказом.

Транспорт — выпадающий список с тремя значениями; нужен UDP:

Скриншот: Cisco, «Configure SIP Settings on the Cisco IP Phone 8800 Series Multiplatform Phone», шаг 3.

Внизу страницы нажмите Submit All Changes — телефон перезагрузится и применит настройки. Кнопка Undo All Changes рядом отменяет всё, что вы наменяли с прошлого сохранения.

Шаг 4. Проверить регистрацию#

• В телефоне: вкладка Info веб-интерфейса показывает состояние всех линий, включая Registration State — должно быть Registered.
• На экране аппарата у линии появляется её подпись (Display Name), исчезает уведомление о нерабочей линии.
• В админке: Телефония → Операторы — у оператора загорается зелёная точка и появляется строка, которой телефон себя назвал (например Cisco/CP-8861-3PCC). Статус обновляется не чаще раза в минуту.
• Тестовый звонок: наберите с телефона внутренний номер коллеги.

Сброс к заводским настройкам#

Сброс нужен, если телефон достался с рук (в нём чужая учётка и, что хуже, чужой адрес провижининга), если забыт пароль администратора или если аппарат ведёт себя необъяснимо.

6800 / 7800 / 8800 (MPP) — с клавиатуры, когда в веб-интерфейс не войти:

1. Отключите телефон от питания (вытащите кабель PoE или блок питания) и подождите 5 секунд.
2. Способ 1 (рекомендуемый Cisco): зажмите # и включите телефон обратно. Затем нажмите #, а следом по порядку 123456789*0#.
3. Способ 2 (для 6821, а также 8841/8845/8851/8861/8865 аппаратной ревизии 15 и новее): зажмите 0 и включите телефон, затем наберите 369#.
4. ⚠️ Не отключайте питание, пока сброс не закончится и не появится главный экран.

6800 / 7800 / 8800 — из меню аппарата: Applications → Device administration → Factory reset → OK. На части прошивок путь другой: Applications → Admin Settings → Factory Reset (или Admin Settings → Reset settings → Factory Reset).

6800 / 7800 / 8800 — из веб-интерфейса: откройте http://<IP телефона>/admin/factory-reset и нажмите Confirm Factory Reset. Либо Admin Login → Advanced → Info → Debug Info, кнопка Factory Reset в разделе Factory Reset, подтвердить и нажать Submit All Changes.

SPA300 / SPA500 с экраном: нажмите Setup, выберите пункт Factory Reset (на SPA504G это пункт 7), нажмите Ok и дождитесь окончания.

SPA301 и SPA501G (без экрана): войдите в голосовое меню (SPA301 — четыре раза *, SPA501G — кнопка Setup), наберите 73738, подтвердите цифрой 1 и положите трубку — сброс начнётся. Отдельный код 87778 на SPA501G стирает только пользовательские настройки (быстрый набор), учётку не трогает. Перезагрузка без сброса — 732668.

ATA 191 / ATA 192: страница Administration → Factory Defaults в веб-интерфейсе либо кнопка RESET на корпусе — зажать на 10 секунд.

Что стирается: учётные записи всех линий, сетевые настройки (статический IP, VLAN), пароли администратора и пользователя, язык, справочник, история звонков и список причин перезагрузки. Прошивка остаётся той же — сброс не превратит MPP-аппарат в корпоративный и наоборот.

После сброса: телефон снова берёт адрес по DHCP (смотрите его как в шаге 1), веб-интерфейс снова открыт без пароля — поставьте пароль администратора сразу после того, как введёте учётку, и заново пройдите шаги 2–4.

Если телефон не регистрируется#

1. На аппарате не MPP-прошивка. В веб-интерфейсе нет вкладки Voice, в меню нет Ext 1, модель без суффикса 3PCC — это корпоративная прошивка для Cisco Unified CM. К обычной SIP-АТС такой телефон не подключается, нужна перепрошивка на multiplatform.
2. SIP Transport: TCP. Классика Cisco и наш разобранный случай на SPA508G: телефон не пишет никакой ошибки, просто молчит, а с той же учёткой софтфон регистрируется с первой попытки. Поставьте UDP в Voice → Ext 1 → SIP Settings.
3. Логин введён не целиком — нужен sip-xxxxxxxx-<номер>, а не сам номер, и в User ID, и в Auth ID.
4. Use Auth ID: no. Значение по умолчанию — no; при нём Auth ID и пароль на аутентификацию не отправляются.
5. Line Enable: no или Register: no. Линия просто выключена — регистрации не будет ни при каких реквизитах.
6. Пароль устарел — кто-то нажал в админке «Сбросить пароль». Выдайте новый, старый уже не работает.
7. Чужой профиль автонастройки. Настройки «сами возвращаются» после перезагрузки — в Voice → Provisioning → Profile Rule остался адрес прежнего оператора. Очистите поле или сбросьте аппарат.
8. TLS или SRTP включены «на всякий случай». Платформа их не предоставляет — на TLS телефон не зарегистрируется.
9. Сеть: SIP ALG на роутере, гостевой Wi-Fi с изоляцией клиентов, закрытый UDP 5060 — общие причины.

Модели семейства#

Настройка у всех перечисленных одинаковая — Voice → Ext 1; различия касаются экрана, числа линий и способа добраться до меню.

Чего в этой таблице нет и почему. CP-3905 — телефон корпоративной линейки под Cisco Unified CM; мультиплатформенной (MPP) прошивки у него нет, поэтому к нашей АТС он не подключается. SPA112 / SPA122 — снятые с производства ATA прошлого поколения; их веб-интерфейс отличается от ATA 19x, отдельной проверенной инструкции у нас пока нет ⚠️ verify. WIP310 — Wi-Fi-трубка того же семейства SPA, в заведениях практически не встречается.

Частые вопросы#

Как понять, MPP у меня прошивка или корпоративная?#

Откройте веб-интерфейс телефона. У MPP в шапке написано «Cisco IP Phone for 3rd-Party Call Control», а название модели содержит 3PCC (CP-8861-3PCC). У корпоративной прошивки веб-страница вообще не даёт вкладки Voice — телефон ждёт свой Cisco Unified CM. Внешне аппараты одинаковые: по коробке и наклейке это не определить.

Cisco не регистрируется и не показывает никакой ошибки — что смотреть?#

Транспорт. Voice → Ext 1 → SIP Settings → SIP Transport должен быть UDP. На TCP телефон в некоторых сетях не получает даже отказа и молчит — выглядит как «сломался». Мы разбирали ровно такой случай на SPA508G: на UDP та же учётка поднялась с первой попытки.

Телефон настроили, а наутро он снова не зарегистрирован#

Скорее всего, в Voice → Provisioning → Profile Rule остался адрес сервера автонастройки прежнего оператора: при каждой перезагрузке телефон скачивает чужой профиль и затирает вашу учётку. Очистите поле или сделайте полный сброс к заводским настройкам и настройте заново.

Забыли пароль от веб-интерфейса телефона#

Восстановить нельзя — только сброс. У MPP-аппаратов он делается с клавиатуры без всякого пароля (зажать # при включении, затем 123456789*0#), у SPA с экраном — Setup → Factory Reset, у SPA без экрана — код 73738 в голосовом меню.

Нужно ли что-то делать со вторым Ethernet-портом телефона?#

Нет. Порт с иконкой компьютера — сквозной, в него включают рабочий компьютер сотрудника, чтобы не тянуть второй кабель. Телефон подключается в сеть портом с иконкой из трёх связанных компьютеров (LAN/SW).

Можно поставить один добавочный на два аппарата Cisco?#

Да, учётка регистрируется на нескольких устройствах одновременно, и звонок придёт на оба. Если нужно, чтобы звонок шёл по очереди разным людям, используйте группу обзвона в админке, а не общую учётку.

Источники#

• Cisco IP Desk Phone with Multiplatform Firmware (MPP) — Administration Guide (главы Provisioning, Maintenance, Installation, Hardware) — https://www.cisco.com/c/en/us/td/docs/voice_ip_comm/cuipph/MPP/common/ag_desk_mpp_6800_7800_8800/tpcc_b_cisco-ip-desk-phone-multiplatform.html
• Cisco Small Business SPA300 Series, SPA500 Series, and WIP310 IP Phone Administration Guide, v7.5.7 — https://www.cisco.com/c/en/us/td/docs/voice_ip_comm/csbpipp/ip_phones/administration/guide/frame_source/500-series-7-5-7/ip_phone_admin.html
• How to Find the IP Address of a Cisco 6800 Series IP Phone with Multiplatform Firmware (ред. 1.0, 22.05.2019) — https://www.cisco.com/c/en/us/support/docs/smb/collaboration-endpoints/cisco-ip-phone-6800-series/how-to-find-ip-address-of-cisco-6800-series-phone.html
• How to Access the Web Configuration Page of a Cisco IP Phone 6800 Series with Multiplatform Firmware (06.05.2019) — https://www.cisco.com/c/en/us/support/docs/smb/collaboration-endpoints/cisco-ip-phone-6800-series/access-the-web-page-of-a-6800-series-ip-phone.html
• Configure SIP Settings on the Cisco IP Phone 8800 Series Multiplatform Phone — https://www.cisco.com/c/en/us/support/docs/smb/collaboration-endpoints/cisco-ip-phone-8800-series/smb5236-configure-sip-settings-on-the-cisco-ip-phone-8800-series-mul.html
• Factory Reset on the SPA500 and SPA300 Series IP Phone — https://www.cisco.com/c/en/us/support/docs/smb/unified-communications/cisco-small-business-spa300-series-ip-phones/smb1915-factory-reset-on-the-spa500-and-spa300-series-ip-phone.html
• Cisco ATA 191 and ATA 192 Analog Telephone Adapter Administration Guide for Multiplatform Firmware — https://www.cisco.com/c/en/us/td/docs/voice_ip_comm/cata/19x/3PCC/english/admin-guide/at9x_b_ata191-192-admin-mp.html

Открытый вопрос: заводские логин и пароль веб-интерфейса ATA 191/192 в мультиплатформенном гайде не названы — там сказано только, что при первом входе и после сброса устройство обязано попросить задать пароли admin и user. Если аппарат достался с рук и пароль неизвестен, помогает кнопка RESET.
